复合土工膜柔性应变计的安装各个环节如何把控
复合土工膜柔性应变计的安装包括安装前检查和准备、布点、粘贴、焊接、样片固定、保护与引线的固定等，操作中的每个环节都需要十分严格操作和把控到位，否则难以保证其安装精度和可靠性。具体安装步骤按照如下进行操作：

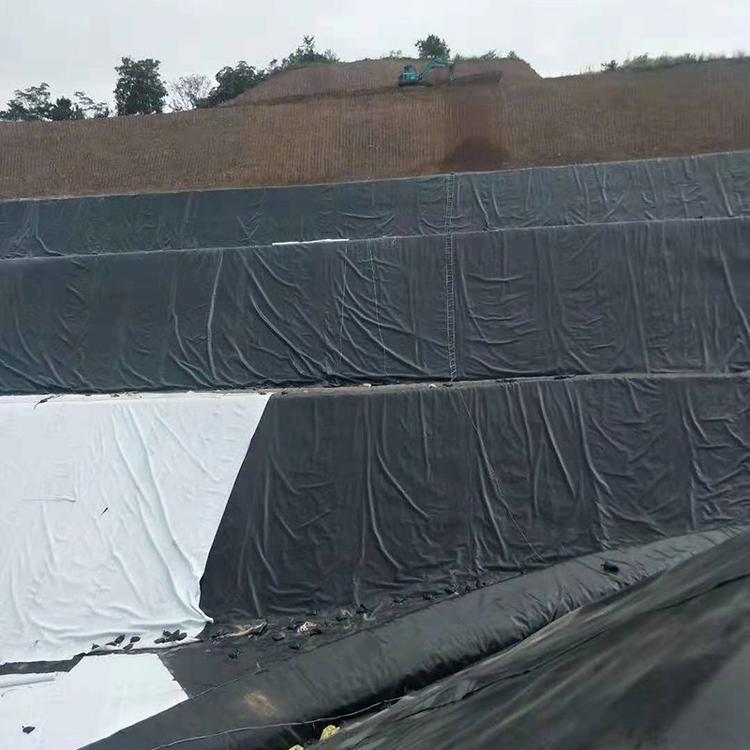

（1）在坝面复合土工膜安装完成后才可安装柔性应变计，将经过检测合格的柔性应变计按照现场需要加长电缆。
（2）安装前检查和准备：首先，对柔性位移计工作性态是否正常和安装附件（夹具、紧固螺钉）是否齐全进行检查，并裁剪一块土工膜样片（40cm×50cm）。再准备好仪器安装所需材料PVC钢丝软管、测试仪及工具（十字起、裁纸刀、电钻、尼龙绳）。
（3）布点：在土工膜样片上用卷尺进行测量标记，确定仪器安装位置，每个样片上布置两支仪器，呈垂直向；将应变计的2个安装底板与同样尺寸的过渡复合土工膜用环氧胶粘结，再用铆钉将两者可靠连接。
（4）按照设计图纸，用全站仪定位，将过渡复合土工膜与坝面复合土工膜之间用专用焊枪焊接，焊接时将柔性应变计保持设计方向。
安装过程中，为了确保安装过程中对柔性位移计的拉伸控制，需将柔性位移计与测试读数仪连接并保证在开机测值读取状态。采用仪器自带的配套安装夹具和螺杆将柔性位移计顺向牢固固定在土工膜样片上，并将土工膜样片夹于柔性位移计安装座与夹片之间。
安装时，首先用十字起拧松两个安装座紧固螺栓，取下夹片，用电钻在安装柔性位移计的土工膜样片部位打好安装孔，并将一端安装座固定好。观察测试仪读数，将柔性位移计大致拉伸至满量程1/2左右（保证能够测量拉伸或压缩方向的变形）。再用电钻打好另一端安装孔，将另一端安装座固定好，做好柔性位移计安装记录（测点位置、设计编号、柔性位移计编号、埋设安装日期、天气状况及安装人员），并存档。关闭测试读数仪，断开柔性位移计与测试读数仪的连接线缆。用同样的方法安装该样片上另一支柔性位移计（两支仪器在样片上呈垂直布置）。用厚度为45cm×55cm的无纺布覆盖布置好仪器的样片，为了保护受到外力而滑动，需要在四周与土工膜样片各固定一个点。
（5）将整个柔性应变计及夹具用复合土工膜覆盖，保持一定的富余量，避免拉的太紧影响坝面土工膜的正常变形，并对周边接缝可靠焊接。
（6）保护与引线：待样片焊接完备，将柔性应变计的引出电缆用PVC管保护，PVC管接头之间不用胶水固定，使其具有一定的变形富余，一直敷设至坝顶，PVC管每隔2m用土工膜条（5×10cm）用复合土工膜条焊接固定。
