飞灰填埋场防渗工程施工难点及质量管控措施
相较于普通生活垃圾填埋场，飞灰填埋场防渗工程施工标准更高、管控更严，原因在于飞灰渗滤液毒性大、腐蚀性强，对防渗结构的完整性、耐久性、密闭性要求极高。防渗工程属于隐蔽工程，施工缺陷后期整改难度大、成本高，因此必须依托完善的质量管控体系，针对各工序施工难点精准管控。本文围绕土工布、黏土垫层、HDPE膜铺设、膜体焊接四大核心工序，分析施工重难点，提出针对性质量控制措施，全面提升飞灰填埋场防渗工程施工质量。
一、土工布施工难点与质量管控措施
土工布在防渗体系中承担防护、加筋、隔离、反滤多重作用，虽不直接作为主防渗结构，但施工质量缺陷会间接导致防渗膜破损、垫层失效。该工序施工主要难点在于铺设平整度控制与接缝密封处理，极易出现褶皱空鼓、搭接不足、缝合不密实等问题。
质量管控过程中，首先严格把控原材料指标，进场土工布需具备合格的力学与渗透性能，抗拉强度、厚度、幅宽等参数需符合设计规范，杜绝不合格材料进场。铺设阶段实行人工精细化作业，全程保持布体舒展平整，与基底贴合紧密，规避局部悬空造成的应力集中破损问题。接缝施工为核心管控点，统一规范15～20cm搭接宽度，根据场地工况匹配施工工艺，大面积区域热熔焊接、细碎区域机械缝合，确保接缝严密无空隙。
施工完成后必须开展渗透性抽检试验，严格执行渗透系数≤10⁻⁹cm/s的控制标准，同时全面排查布体破损、开缝、松弛等问题，确保土工布防护与辅助防渗功能全面达标。
二、黏土垫层施工难点与质量管控措施
压实黏土垫层施工的核心难点在于含水率调控不均、分层压实度不足、局部密实度差异大，容易出现局部渗透系数超标、结构沉降变形等质量问题，直接影响基础防渗稳定性。对此，需建立原材料、摊铺、压实、检测全流程管控机制。
原材料管控上，优选高塑性、低渗透洁净黏土，严格筛分除杂，杜绝杂质影响土体压实性能。施工前精准测定土体天然含水率，通过洒水、晾晒等方式调控至12%～18%的最佳施工区间，保障压实成型质量。摊铺作业严格执行薄层施工标准，单层厚度不超过30cm，保证碾压夯实作用力可穿透整层土体，避免压实死角。
压实采用分段分区碾压方式，规范碾压遍数与行走速度，保障全场压实均匀性。质量验收阶段，以干密度≥1.6g/cm³、渗透系数＜10⁻⁹cm/s、抗剪强度＞30kPa为核心控制指标，采用核密度仪现场常态化检测，对压实薄弱区域及时补强碾压，确保黏土垫层结构稳定、防渗性能均匀。

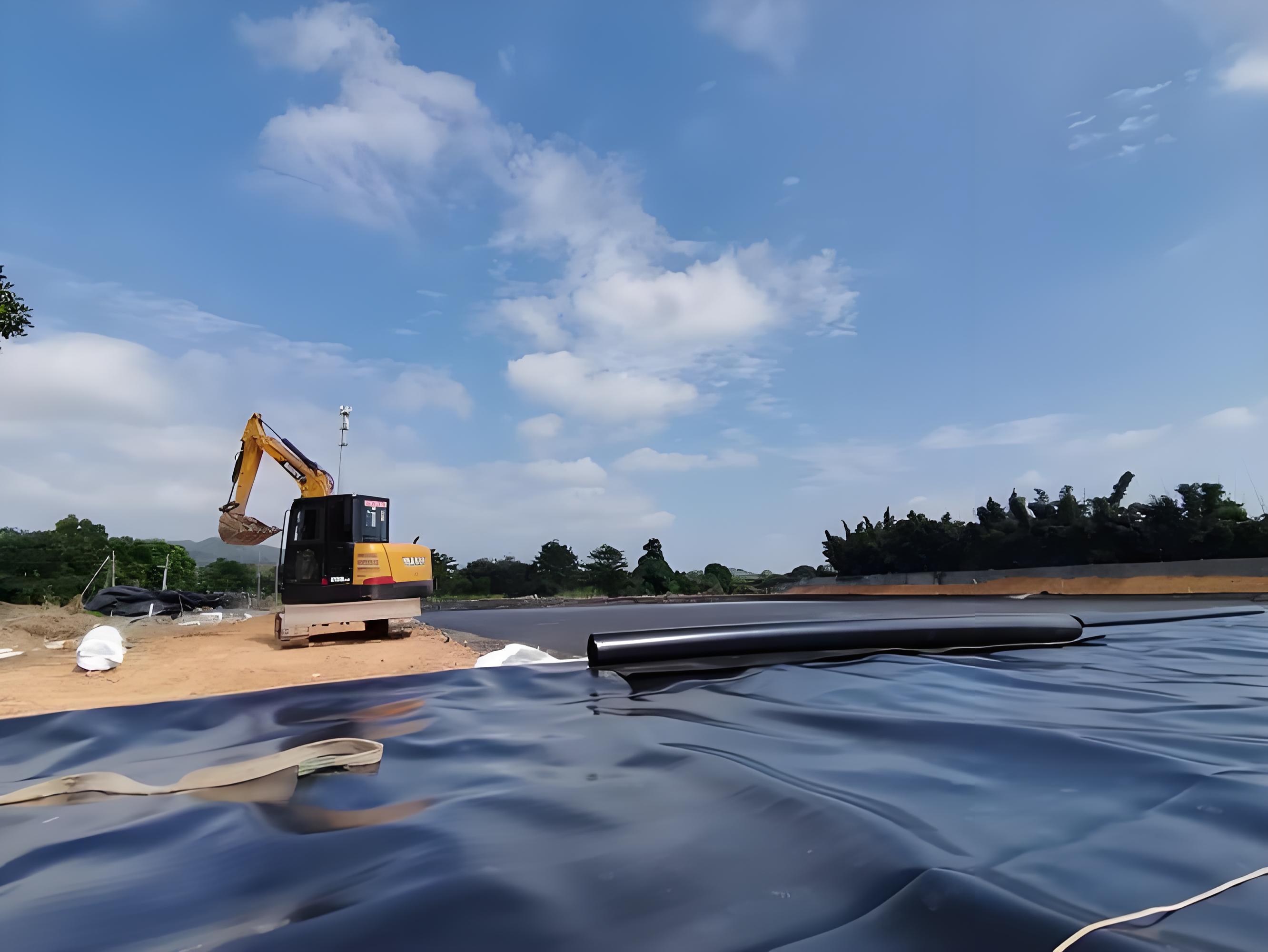

三、HDPE防渗膜施工难点与质量管控措施
HDPE防渗膜作为核心防渗载体，施工难点集中在基面防护、膜体铺设形变控制及搭接密封处理，尖锐基面易造成膜体穿刺、温差形变易引发膜体开裂、搭接焊接缺陷易形成渗漏通道，是现场质量问题高发环节。
施工前置管控重点为基面精细化处理，彻底清除场地尖锐硬物、碎石杂物，对基底不平整位置进行找平夯实，构建平整、密实、无尖锐点的施工基面，从源头规避膜材物理损伤。铺设施工充分考虑温度应力与地基沉降因素，适度预留伸缩余量，杜绝强行拉伸铺设，避免后期膜体开裂破损。膜材搭接宽度严格控制在15～30cm，保证焊接施工工作面充足。
焊接施工严控环境工况与施工参数，规避大风、低温天气作业，保障焊缝成型质量，焊缝强度必须达到母材90%以上。施工完成后实行多维度质量检测，通过外观检查排查表面破损、褶皱、脱焊问题，通过气密性试验检测焊缝密封性，通过力学试验核验膜材抗拉性能，确保膜材抗拉强度≥20MPa、整体防渗结构无漏点，保障主防渗层长效稳定运行。
四、土工膜焊接施工难点与质量管控措施
土工膜焊接是防渗工程最后的质量关口，施工难点在于复杂区域焊接盲区、焊接参数不稳定、焊缝成型质量参差不齐，是填埋场渗漏隐患的主要来源。针对以上难点，需实行分区工艺适配、参数标准化、验收精细化的管控模式。
根据施工区域差异化选用焊接工艺，平整大面区域统一采用双轨热熔焊接工艺，依托设备智能控温、自动推进的优势，稳定焊接参数，保障焊缝规整、密封可靠，同时利用双轨通道实现无损检测。针对边角、转角、设备基础等特殊盲区，采用挤压焊接补缝工艺，做到全覆盖、无遗漏。施工前对设备进行调试校准，稳定焊接温度、速度、压力等核心参数，杜绝参数波动造成的虚焊、夹渣、开裂问题。
焊接完成后执行分级验收制度，先外观排查焊缝平整度、连续性，再通过气压试验、拉力抽检核验焊缝力学与密封性能，所有检测项目合格后方可进入下道工序，彻底消除焊接质量隐患，保障飞灰填埋场防渗系统整体施工质量与长期运行安全性。
下一篇：暂无
上一篇：飞灰填埋场防渗机理及HDPE土工膜施工工艺
首页
电话
QQ
联系
