飞灰填埋场防渗系统分层施工工艺研究
飞灰是生活垃圾焚烧后产生的危险固体废物，具有成分复杂、重金属含量高、腐蚀性强等特点。在填埋处置过程中，若防渗结构施工不规范，极易造成渗滤液下渗，引发土壤及地下水污染问题。因此，构建多层级、高稳定性的防渗结构，是飞灰填埋场工程施工的核心重点。填埋场防渗体系主要由土工布防护层、压实黏土垫层、HDPE防渗主膜及精密焊接结构组成，各层各司其职、协同防渗。本文从现场施工角度，逐层阐述各结构的施工流程、技术参数与施工关键要点，为飞灰填埋场防渗工程标准化施工提供实践依据。
一、土工布铺设施工技术
土工布属于防渗系统的辅助防护结构，主要作用为加筋稳固、分散应力、隔离垫层与防渗膜，有效避免地基不均匀沉降、硬质骨料穿刺对主防渗结构造成破坏。工程施工中普遍采用聚酯或聚丙烯材质土工布，该类材料韧性强、耐老化、耐腐蚀，适配填埋场长期复杂的服役环境。常规施工选用土工布幅宽为4～6m，厚度控制在0.5～1.0mm，材料抗拉强度需大于15kN/m，可有效抵御施工碾压、土体挤压产生的外力损伤。
正式铺设前，需对作业基底进行全面平整清理，清除尖锐石块、凸起杂物与淤泥浮土，保证基面平整密实。铺设作业需人工配合机械匀速舒展铺设，全程规避褶皱、空鼓、拉伸紧绷等问题，确保土工布与基底紧密贴合。土工布接缝是防渗薄弱区域，施工搭接宽度严格控制在15～20cm，根据施工区域工况选择热熔焊接或机械缝合工艺。其中热熔焊接适用性更广，焊接成型后焊缝强度需不低于母材强度的90%，杜绝接缝渗漏通道。全部施工完成后，开展渗透性能检测，确保土工布渗透系数≤10⁻⁹cm/s，满足辅助防渗与防护设计要求。
二、黏土层分层压实施工工艺
压实黏土层为填埋场底层基础防渗结构，依托土体密实低渗透特性，形成第一道实体防渗屏障，同时具备均衡基底应力、缓冲上层结构荷载、加固地基稳定性的作用。黏土垫层施工质量取决于原材料性能、含水率控制、分层摊铺及压实工艺，需全程精细化管控施工参数。
施工选用高塑性、低渗透、无杂质的优质黏土原料，严格剔除石块、杂草、建筑垃圾等不合格物料。土体最优施工含水率区间为12%～18%，该含水率条件下土体颗粒咬合度最佳，压实成型效果最好。摊铺采用薄层分层施工法，单层摊铺厚度严格控制在20～30cm，禁止厚层一次性摊铺，防止出现表层压实、底层疏松的分层质量缺陷。压实设备选用振动压路机与平板夯实机搭配作业，通过多遍往复碾压夯实，保障压实均匀性。
压实成型后土体干密度需≥1.6g/cm³，整体渗透系数稳定控制在10⁻⁹cm/s以内。同时土体抗剪强度需大于30kPa，保证垫层具备良好的抗变形、抗沉降能力。施工全过程采用核密度仪进行现场抽样检测，覆盖全场施工区域，对压实度不达标、渗透性能不合格的部位及时返工补强，确保黏土垫层整体施工质量达标。
三、HDPE防渗膜铺设施工技术

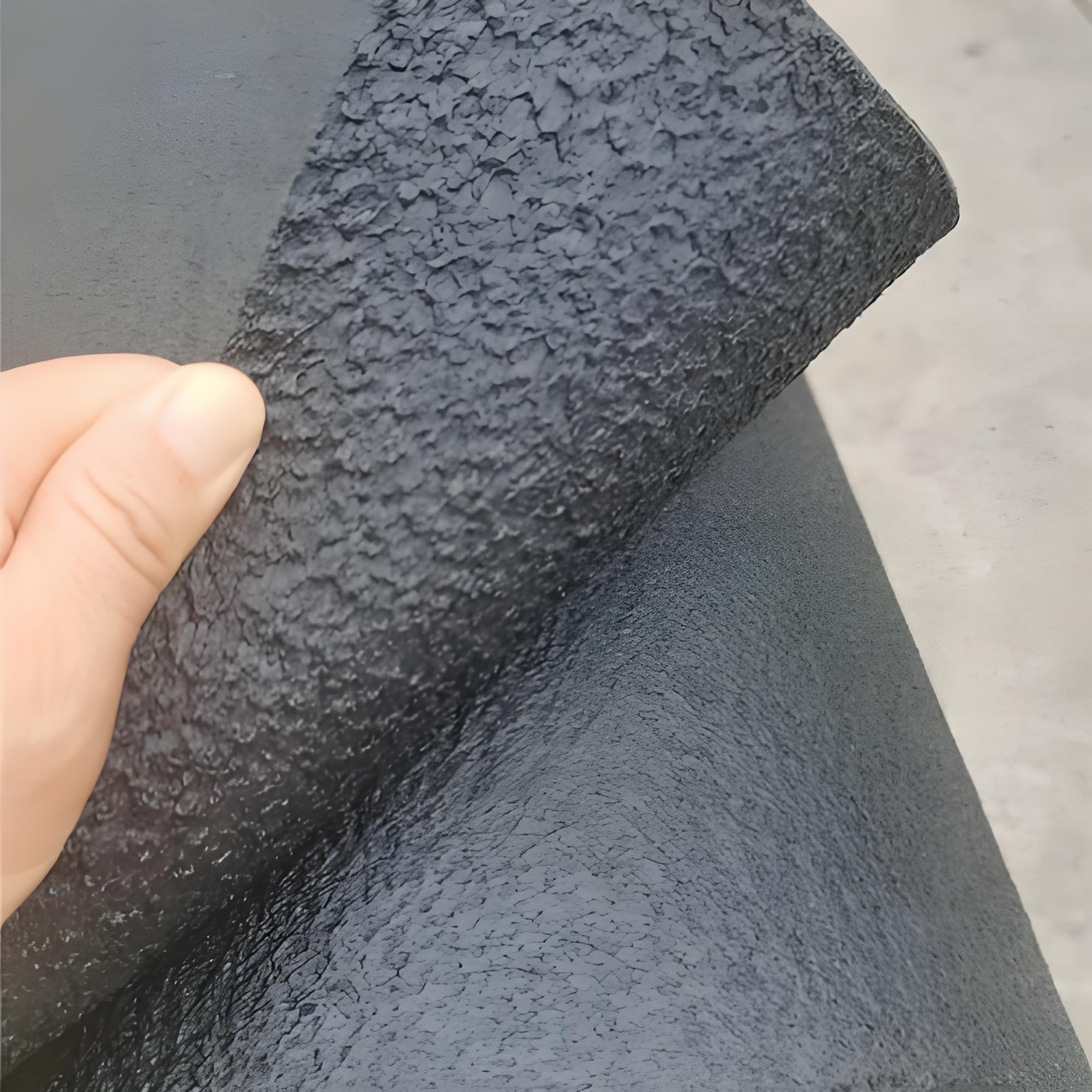

HDPE高密度聚乙烯膜是飞灰填埋场防渗体系的核心主体结构，具备超低渗透性、优异的耐化学腐蚀、抗老化及抗拉伸性能，可长期抵御飞灰渗滤液的腐蚀渗透。工程常规采用1～2mm厚标准防渗膜，其渗透系数可低至10⁻¹²cm/s，防渗性能远超传统防渗材料，是高标准危险固废填埋工程的核心防渗材料。
膜材铺设前的基面处理是关键前置工序，需彻底清理基底所有尖锐碎石、凸起硬物及杂物，对坑洼、陡坡、凹凸不平区域进行找平修复，从源头杜绝膜材穿刺破损问题。铺设采用平铺松弛施工法，适度预留伸缩余量，适配环境温差形变与地基微量沉降，避免膜体受拉开裂。相邻膜材搭接宽度预留15～30cm，为标准化焊接施工提供充足搭接工作面。
膜材搭接位置采用热熔焊接工艺密封处理，严格控制焊接温度、行走速度与焊接压力，保证焊缝饱满连续，焊接强度不低于母材强度的90%。施工过程规避大风、低温等恶劣工况，减少环境因素对焊接质量的干扰。铺设焊接完成后，通过外观巡检、气密性测试、力学性能检测多重方式排查漏点与缺陷，膜材抗拉强度需≥20MPa，确保主防渗层完整密闭，满足长期运营防渗需求。
四、土工膜专业化焊接施工工艺
土工膜焊接质量直接决定防渗系统的整体密闭性，是填埋场防渗成败的关键工序。结合填埋场场地工况差异，工程采用双轨热熔焊接与挤压焊接相结合的复合焊接工艺，实现全场无死角密封施工。
针对库底、大面边坡等平整开阔区域，统一采用双轨热熔焊接机施工。设备搭载智能恒温控制系统与自动推进装置，可实时调控焊接参数、稳定焊接温度，成型焊缝均匀规整，双轨中空结构可直接开展气密性无损检测，质量可控性高。针对转角、阴阳角、设备基础、狭窄缝隙等热熔设备无法进场的复杂区域，采用挤压焊接工艺进行专项补缝处理，消除施工盲区。所有焊缝施工完成后逐一检测验收，对虚焊、漏焊、开裂缺陷彻底返工，保障防渗系统整体密封性。
首页
电话
QQ
联系
