领翔土工布养护方式有利于抑制混凝土的开裂
养护方式对混凝土的开裂性影响明显，养护剂养护和土工布养护能够明显提高混凝土的抗裂性，而橡塑板养护却恰好相反。
与自然养护相比，养护剂、土工布养护下混凝土的初裂时间推迟了11小时，橡塑板养护则提前了2.5h; 除橡塑板养护外，其余养护方式的裂缝总条数相较而言均呈减小趋势; 此外，初裂长度、初裂宽度而言，养护剂养护下试件初裂长度、初裂宽度分别减小了10.2%和38.2%，土工布养护下则减小了27.1%和47%，橡塑板养护下初裂宽度较自然养护有所增大，约为80.9%，初裂长度却仅减小了4.4%，同时，裂缝总条数与自然养护下相同。这说明，养护剂、土工布养护方式有利于抑制混凝土的开裂，橡塑板养护则不利于混凝土的抗裂。

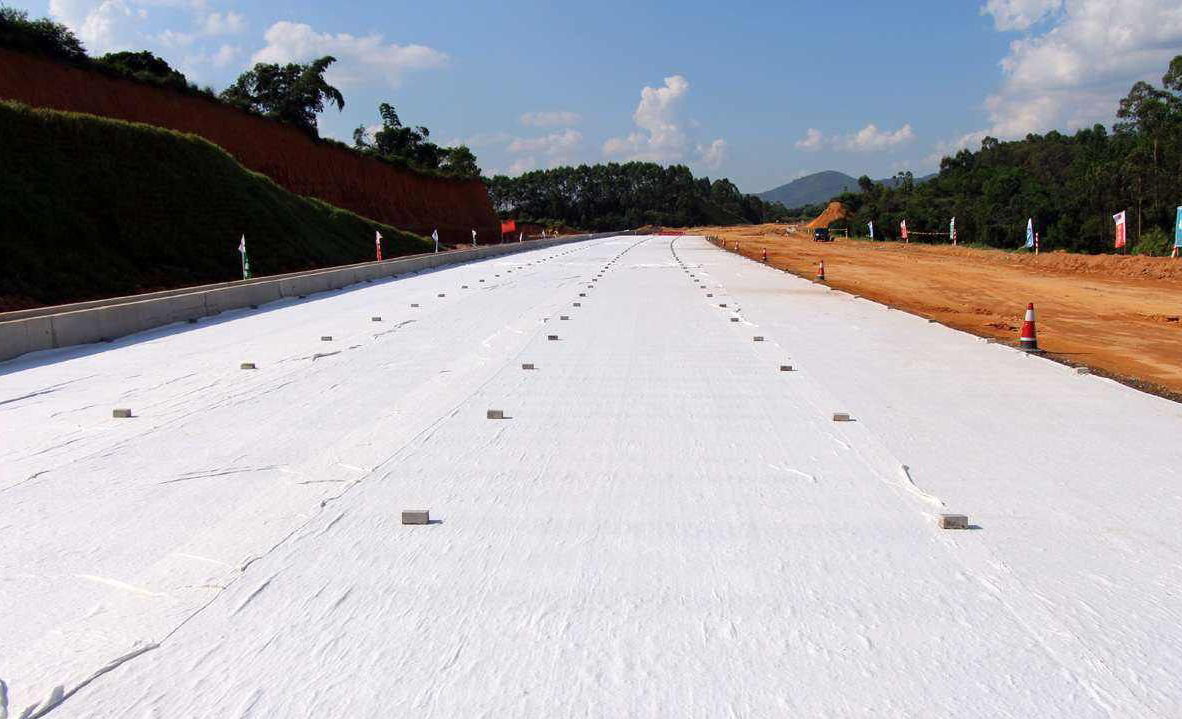

养护剂养护过程中由于混凝土表面的水分蒸发小，失水并不严重，所以混凝土开裂并不严重。土工布养护形式则是减弱了混凝土表面的水分散失，相对减小了混凝土的失水收缩; 同时也减弱了混凝土内部水化热产生的温度差，降低了温度应力，提高了混凝土的抗裂性。
下一篇：聚丙烯生物袋整体施工工艺 上一篇：HDPE土工膜怎么施工更能复合污水池防渗要求？
首页
电话
QQ
联系
