2030尾矿库整治倒计时：复合防渗体系为何成为矿山安全新基座
选矿废弃物在库区沉淀堆存的过程中，尾砂渗滤液会携带重金属、酸性物质及其他成分缓慢向下迁移。防渗系统一旦出现破损或接缝失效，这些成分可能穿透坝体与库底，侵入周边土壤与地下水，引发土壤酸化、地下水污染、植被退化等长期生态问题，严重时还会叠加坝体稳定风险。正因如此，防渗屏障的可靠性，成为尾矿库环境安全与工程安全的共同前提。
在环保标准升级、安全规程提标与存量库区治理三重背景下，尾矿库防渗技术路线正在从传统土质衬垫，转向以HDPE土工膜为核心、多种土工合成材料协同的复合体系。本文结合现行标准与工程实践，梳理这一技术演进的逻辑、关键指标、施工质控要点与长期可靠性评估方法。
01 政策与标准同步提标，防渗工程进入治理周期
尾矿库风险防控近年来被纳入固体废物与土壤污染治理的重点序列。2022年，国家矿山安全监管与财政部门联合印发《尾矿库风险隐患治理工作总体方案》，将改造防渗设施、提升渗滤液收集与废水处理能力列为治理内容之一，要求防止土壤和地下水污染。
2025年底至2026年初，国务院印发《固体废物综合治理行动计划》，提出摸清大宗工业固体废物堆存场所环境管理情况，“一场（矿）一策”深入推进涉重金属矿山、尾矿库、堆（渣）场、危险废物填埋场等环境安全隐患排查整治；明确到2030年，完成全国60%以上历史遗留固体废物堆存场所治理，全面完成赤泥库、尾矿库环境风险隐患整治。同一时期施行的生态环境相关法律制度，也明确了尾矿库运营、管理单位防治土壤污染的义务。
在流域治理实践中，据2026年全国生态环境保护工作会议工作报告披露，长江经济带1800余座、黄河流域近400座尾矿库的污染治理已经完成。《美丽中国建设“十五五”规划》进一步部署开展历史遗留废弃矿山生态修复。新建项目提标建设、存量项目排查改造、闭库项目生态衔接，共同构成了尾矿库防渗材料与工程服务的需求盘面。
标准层面，强制性国家标准《尾矿库安全规程》（GB 39496—2020，2021年9月1日实施）要求尾矿坝满足渗流控制条件，浸润线须低于控制浸润线；材料标准方面，新版《土工合成材料 聚乙烯土工膜》（GB/T 17643—2025）已于2025年4月发布、2025年11月1日起实施，替代旧版标准，对聚乙烯土工膜的指标体系提出了更新要求。部分团体标准在尾矿库绿色建设技术规范中提出，库底及边坡宜采用“天然基础层＋人工合成材料”复合结构做防渗处理，并优先选用HDPE土工膜，接缝采用热熔焊接或挤压焊接工艺。
从存量压力看，据《中国矿业》刊载的矿产资源综合利用研究评估，2023年全国尾矿产出总量近15亿吨，综合利用总量约5.0亿吨，利用率超过32%，处于近十年较高水平。即便利用效率持续提升，仍有相当规模尾矿需要在库区长期堆存，防渗屏障与安全管理的任务将长期存在。
02 从粘土到柔性膜材：传统方案为何难以独立承担屏障角色
传统尾矿库防渗方案以压实粘土衬垫（CCL）和混凝土结构为主。粘土衬垫依靠土体密实后的低透水性能发挥防渗作用，但方案受自然资源条件限制明显：需要就地或就近取得优质粘土，施工含水率与压实度控制要求严格；在高渗透性地层、复杂地形与不均匀沉降条件下，防渗均匀性不易保证，经历干湿交替后还可能产生干缩裂缝。
混凝土结构整体性较好，但属于刚性材料，对地基沉降、温度变形与基底不均匀位移的适应能力有限，一旦基底出现位移，易产生结构性裂缝，后续修补也相对复杂。当环保标准要求把渗滤液长期约束在更小的迁移范围内时，土质与刚性结构在长期稳定性和地形适应性上的局限逐步显现。
从关键指标横向对比可以更直观地看到三类材料的差异。下表围绕渗透系数、力学性能、变形能力、使用寿命与抗重金属侵蚀性，对HDPE土工膜、压实粘土与混凝土进行并列比较（所列指标为典型工程范围，具体以项目设计要求与现场检测为准）：
对比指标 | HDPE土工膜 | 压实粘土 | 混凝土 |
|---|---|---|---|
渗透系数/(cm/s) | ≤1×10⁻¹³ | 1×10⁻⁷～1×10⁻⁹ | 1×10⁻⁶～1×10⁻⁸ |
拉伸强度/MPa | ≥25 | 0.8～1.2 | 30～40 |
断裂延伸率/% | ≥700 | 5～10 | <1 |
使用寿命/年 | 50～70 | 20～30 | 30～50 |
抗重金属侵蚀性 | 强 | 弱 | 中等 |
对比可见，压实粘土与混凝土在防渗稳定性、变形适应性与化学耐受方面存在各自短板：粘土抗渗表现受土体含水率与压实状态制约，长期干湿交替后易出现干缩裂缝；混凝土属于刚性材料，断裂延伸率低，适应地基沉降与温度变形的能力较弱。HDPE土工膜凭借极低的本体渗透系数、≥700%的断裂延伸率与较强的化学耐受性，在柔性变形适应与长期防渗方面更适配尾矿库这类需要承受地基沉降、并长期接触渗滤液的工程条件。工程应用中，膜材通常仍需与支撑层、保护层及排水导排材料组成复合体系，而不是单独承担屏障功能。
土工合成材料的发展提供了另一条路径：以柔性高分子卷材作为主防渗层，配合过滤、排水、保护与修复材料，按工程条件组合成多层次复合结构。这一思路把“单一材料承担全部功能”转变为“各层材料分工协同”，提高了体系对不同地质与荷载条件的适应能力。
03 HDPE土工膜：致密结构如何阻断水分迁移路径
高密度聚乙烯（HDPE）土工膜由高密度聚乙烯树脂经吹塑或压延工艺制成，属于柔性防水卷材，是土工合成材料的重要品类，广泛用于各类工程的防渗、隔离与加固。其核心优势集中在低渗透性、力学性能与环境适应性三个方面。
防渗机理。HDPE高分子链排列致密，材料本体能够阻断液态水的连续迁移路径。防渗效果是否可靠，取决于两个环节：一是材料自身的完整性，二是施工接缝的密封性。在尾矿库工程中，膜材不能单独暴露使用，通常需要与下方支撑层（如压实粘土、土工布）和上方保护层（如卵石或砂砾垫层）配合，共同构成复合防渗系统，减少穿刺、磨损与紫外线老化对膜体的影响。
指标与测试条件。为保证数据可比，渗透系数测定需在规定环境条件下开展：温度20℃±2℃、相对湿度50%±5%。测试可依据气体渗透仪方法（ASTM D5085）或水渗透仪方法（ISO 11268）进行。在实验室条件下，HDPE土工膜本体渗透系数典型指标可达≤1×10⁻¹³ cm/s量级；工程资料中常以低于10⁻¹² cm/s描述其低渗透特征。需要区分的是，材料本体指标并不等同于整个防渗体系的等效渗透系数，后者还受接缝、搭接、基础层与局部缺陷控制。
力学与耐久性能。HDPE膜材具备较好的柔韧性与化学稳定性，能够适应一定范围内的地基沉降与不规则地形，对尾矿渗滤液中的多种化学介质具有耐受能力。材料极限抗拉强度通常不低于25MPa，断裂延伸率可达≥700%，较高的变形储备使其在基底发生小幅位移时不易被拉裂。承受拉伸应力时需要留有安全储备：许用应力＝材料极限抗拉强度÷安全系数，具体取值应结合设计安全系数与使用工况确定。规范选材与施工条件下，HDPE膜材可实现较长的工程服役年限。
04 复合防渗结构：主屏障、自修复层与导排层的分工协同
在工程实践中，HDPE土工膜常与膨润土防水毯（GCL）组合形成复合防渗结构。HDPE膜作为主防渗层，提供高强度、高稳定性的物理屏障；GCL以钠基膨润土为核心，遇水后膨胀形成致密凝胶层，能够对膜面微小缺陷起到自修复与缓冲作用。二者主辅配合，弥补单一材料在破损自愈、变形缓冲方面的不足。

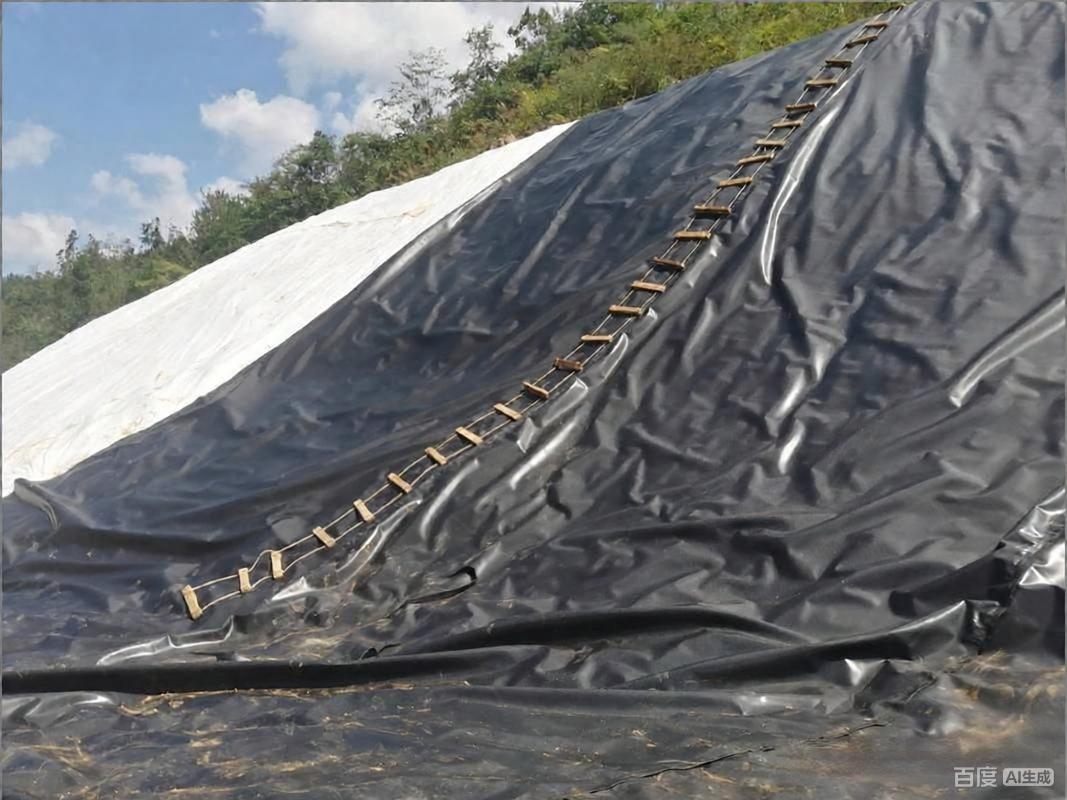

除膜与毯之外，复合土工排水网等材料承担渗滤液导排功能，将膜下积水有序引导至收集系统，避免水头在屏障下方积聚；土工布则位于膜材上下方，起到隔离、过滤与缓冲保护作用。一套典型的尾矿库工程配置为：以1.5mm厚双光面HDPE土工膜作为主防渗屏障，协同复合土工排水网与膨润土防水毯构建复合防渗体系。
体系整体防渗能力可通过渗流关系理解：渗流量＝等效渗透系数×水力梯度×渗流面积，其中水力梯度为水头差与渗径长度之比。工程设计中，整套复合防渗体系的等效渗透系数控制目标通常为低于1×10⁻⁷ cm/s，即在允许的渗流面积与水力梯度条件下，把通过屏障的渗流量约束在设计范围内。不同项目应根据库容、水头、渗滤液性质与地基条件确定具体设计指标。
图2：库区与周边山体植被的空间关系（资料图），防渗屏障承担阻隔渗滤液外扩的功能
05 施工工况与质量控制：把材料指标转化为工程可靠性
材料出厂合格只是第一步，现场工况中的风险点直接决定屏障能否保持完整。复杂地基中夹带的风化岩、碎石往往带有尖锐棱角，施工人员在膜面走动、机具与物料堆放都可能对膜体形成穿刺；在设备支座、通道入口、锚固节点等局部位置，荷载集中、弯折频繁，也是易损部位。
常规质控流程包括以下环节：
基面处理：铺设前清除表层杂物、植被根系与尖锐石块，平整基底，必要时设置砂土或土工布过渡层，形成无尖锐凸起的作业面
松弛铺设：膜材预留适度伸缩余量，适应地基变形与温度变化，避免张拉过紧造成应力集中撕裂
节点保护：设备支座、边角与通道部位按设计要求做膜面上翻、包裹与锚固，防止局部磨损和穿刺
接缝焊接：膜材接缝采用双轨热熔焊接或挤压焊接，焊缝成型连续，避免虚焊与漏焊
焊缝检测：现场结合气压检测与真空检测逐段核验密封性；气压检测加压至0.25MPa、保压30秒，要求压力降幅不超过5%，判定方式为（初始压力－30秒后压力）÷初始压力≤5%
现场检测结果与实验室材料指标相互印证，形成从进场复检、过程巡检到焊缝验收的质量闭环；检测不合格的部位及时标识、修补并复检，确认合格后方可进入下一道保护层施工。
06 长期服役：寿命如何评估，50年以上从何而来
尾矿库设计使用周期长，防渗材料的长期性能不能只看出厂瞬时指标。工程上通常借助加速老化实验与寿命模型进行评估：通过在高温条件下开展材料老化试验，获得性能衰减数据，再结合材料活化能、气体常数与实际环境温度、加速试验温度，利用阿伦尼乌斯模型推算真实温度环境下的服役年限；常用加速条件之一为70℃（折合热力学温度343.15K）。抗氧剂耗损模型也被用于辅助判断材料在长期热氧作用下的性能储备。
需要说明的是，寿命预测建立在规范选材、规范施工与设计使用条件之上；紫外线暴露、长期集中荷载、尖锐物穿刺与化学介质侵蚀等因素，都会改变实际衰减速率。工程中通过保护层覆盖、合理厚度选择与定期巡检维护，保障膜材在设计年限内保持完整性。在满足上述条件时，HDPE土工膜体系的工程使用寿命可达50年以上。
07 趋势观察：标准化、复合化与施工闭环成为主线
综合政策导向、标准更新与工程实践，尾矿库防渗技术路线呈现出几个清晰方向：
标准约束更细：材料国标更新、安全规程与绿色建设技术规范相互衔接，选材、施工与验收的依据体系更加完整
结构走向复合：单一膜材使用减少，HDPE膜、膨润土毯、土工布、排水网与保护层按功能分层组合，自修复与导排能力纳入体系设计
材料与施工一体：项目方更关注材料供应与现场焊接、检测能否衔接配套，减少多方交接带来的质量缝隙
治理与修复衔接：存量库区提标改造、闭库封场与矿山生态修复统一规划，防渗屏障既是运行期的风险防线，也是后期土地再利用的基础条件
对矿山企业与工程设计人员而言，选择防渗方案时需要同时校核材料指标、复合结构层次、施工工艺标准与长期维护条件；对材料与施工服务方而言，能够提供匹配项目工况的产品组合、规范的现场作业与可追溯的检测记录，将成为参与尾矿库治理工程的基本门槛。在2030年环境风险隐患整治节点临近的背景下，防渗体系的可靠性建设仍将是矿山环境工程领域持续投入的重点方向。
同类文章排行
- 复合土工膜防渗工程的质量控制与改进探析
- 防渗工程不翻车！复合土工膜铺设程序 + 禁忌一文搞定
- 复合土工膜焊接工艺及焊缝质量检测技术
- 土工膜缺陷对土石坝渗流影响及安全性评价
- 防渗型复合土工膜在疏浚环保中怎样不被风浪破坏？
- 土工布都有哪些性能要求？
- 复合型土工膜在水利工程中的应用及铺设注意事项
- 关于鱼塘防渗膜施工方法有哪些您了解吗
- 土工膜与土工布的设计指标
- 渠道土工膜焊缝检测及采购和保存的质量控制要点
最新资讯文章
- 2030尾矿库整治倒计时：复合防渗体系为何成为矿山安全新基座
- 软基通行的 "材料破局"：水泥毯正在从边坡配角走向应急路面主角
- 浇桶水就变硬的 "布"，正在悄悄解决泥地陷车这道老难题
- 从 "捂着烂" 到 "卖碳钱"：黑膜沼气池用了 20 年，终于等到属于它的政策风口
- 想看施工案例、或者算一算你家养殖场建黑膜池的投入产出比？
- 一座养猪场的粪污治理，如何被山东这家工厂重新定义？
- 从盖泻湖到新基建：黑膜沼气池正在改写中国养殖环保的游戏规则
- 猪场粪污变 "黑金"：一块 HDPE 黑膜背后，是陵城土工材料厂铺向全国的防渗答卷
- 一头猪每天产 5 公斤粪污，却能变成碳资产？黑膜沼气池正在重写养猪业的绿色账本
- 幼苗抚育 “卡脖子” 难题破解：除草布在珍稀濒危植物野外回归中的应用价值与经济性分析
首页
电话
QQ
联系
