水利防渗技术迭代：复合土工膜逐步替代传统黏土混凝土屏障，施工质控要点解析

水利工程防渗体系，直接决定水库、渠道、人工湖、氧化塘项目运行安全。传统防渗方案主要依靠黏土层、混凝土屏障实现阻水，虽然具备一定防渗效果，但短板十分突出：现场施工工序复杂，对地基条件要求严苛，面对地基不均匀沉降容易开裂，长期水环境下耐久性不足，后期修复难度大。伴随高分子土工合成材料技术快速发展，多层复合防渗体系得到大规模推广，复合土工膜综合性能优势凸显，正在大量替代传统单一防渗材料，大幅提升防渗系统稳定性，延长水利工程服役周期，因此研究复合土工膜整套施工技术要点，对行业工程实践有重要参考价值。

复合型土工合成材料凭借复合结构优势，成为现代水利防渗体系核心材料。复合土工膜通过层压工艺，将高阻隔膜层与增强基材结合，形成功能叠加复合材料。膜层多选用高密度聚乙烯 HDPE 或者 PVC 材料，形成连续隔水屏障；加强基材采用针刺或者经编土工布，显著提升整体抗拉、抗穿刺性能。其防渗原理依靠高分子致密晶体结构拦截水分子，0.5mmHDPE 膜在 0.3MPa 水压条件渗漏量低于 0.1L/(m²・d)。

增强土工布纤维网络可以分散局部集中荷载，降低局部应力集中造成膜材破损风险。添加抗紫外配方的土工膜，4000 小时加速老化试验后断裂伸长保留率大于 80%，结合大量工程现场监测，合理设计条件使用寿命可达 30 年以上。材料具备良好柔性，能够适应地基≤3% 不均匀沉降；卷材形式支持机械化作业，施工效率约 500㎡/ 台班；热熔焊接接缝强度可达母材 90% 以上，保障接缝位置防渗连续性。

完整工程施工分为止滑槽开挖、土工布铺设、土工膜焊接、保护层铺设四大模块。

止滑槽开挖是锚固系统核心，槽体尺寸、埋设深度需要匹配膜材参数、地质条件、荷载工况。施工前清除表层腐殖土、杂草树根、尖锐块状物；采用测绘仪器放样，控制轴线偏移 ±2cm，竖向误差 ±1cm；常规梯形截面深度 0.9‑1.0m，底宽 0.6‑0.8m，边坡 1:0.5‑1:0.75；机械开挖配合人工修边，分层开挖厚度不大于 30cm，槽底预留 10‑15cm 保护层；基底压实度≥97%；软弱地基换填级配砂石，高地下水位设置集水井降水，做好边坡防坍塌措施。

土工布主要发挥隔离、过滤、排水三大功能。以 300g/m² 土工布为例，进场材料开展抽样检测，把控单位面积质量、断裂强度、CBR 顶破强力、垂直渗透系数等指标；基面清理平整，清除尖锐杂物；按先下游后上游顺序铺设，坡面铺设方向与最大坡度线夹角 15‑30°；水平搭接宽度≥30cm，垂直搭接≥50cm，接缝错位间距大于 1.5m；端部 U 型钉、混凝土压块锚固，坡面配重物加压固定；执行分段验收制度，每铺设 1000㎡开展阶段检查，破损区域修补范围超出破损边缘 100mm；施工环境风力不超过 6 级。

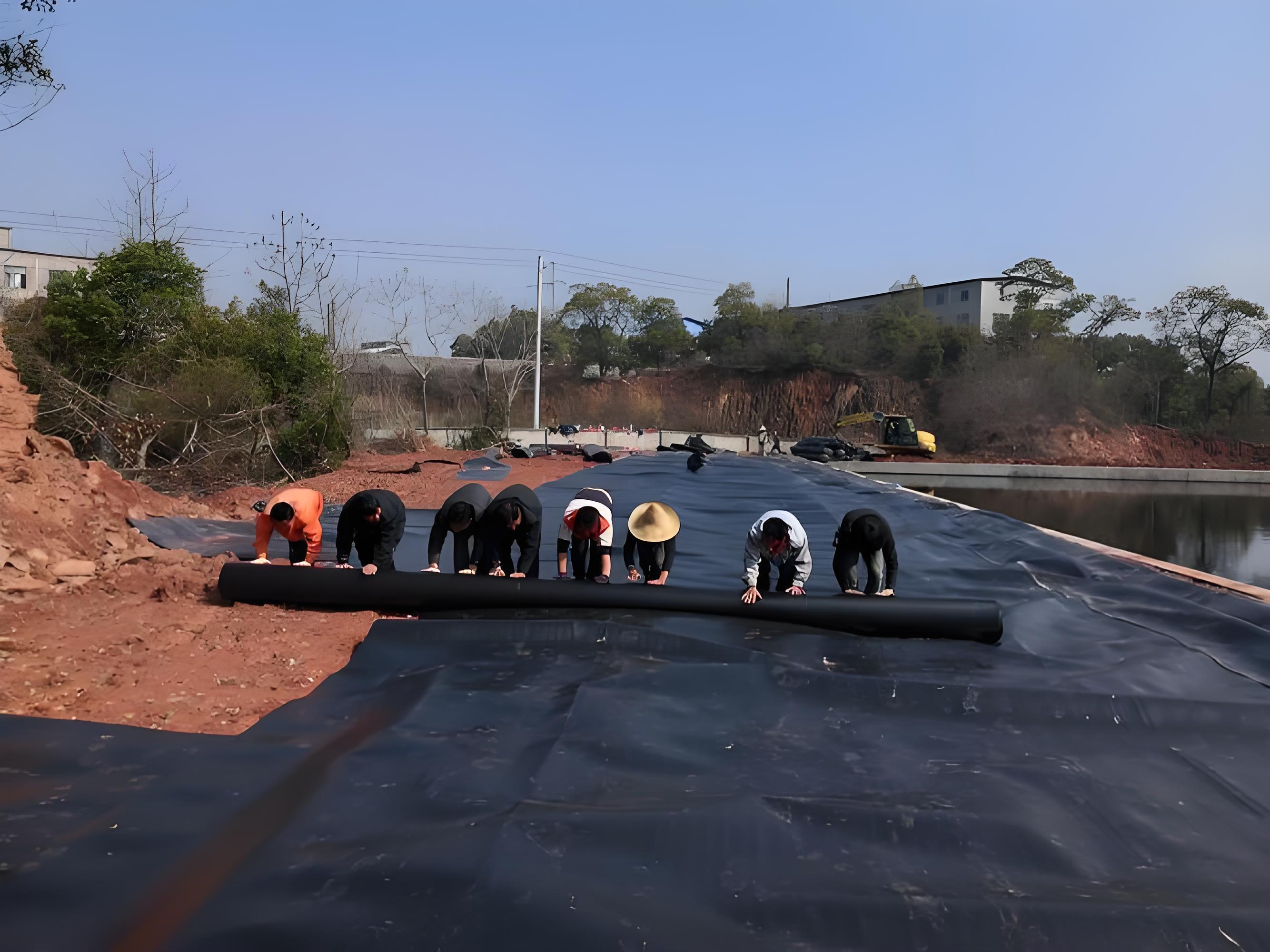

土工膜热熔焊接采用双轨热熔工艺，实现分子层面熔融结合。焊接温度 250‑300℃，行走速度 0.6‑1.0m/min，搭接宽度≥100mm；焊前清理搭接面灰尘油污水渍；适宜作业环境温度 5‑35℃，湿度≤80%，风力≤3 级；焊缝外观无烧焦、气泡、褶皱、未熔合缺陷；采用气压无损检测，0.15‑0.2MPa 保压 1‑5min，压降≤5% 为合格；针对虚焊、过焊、漏焊、夹渣缺陷，分别从温控校准、行走速度、基面清理、作业标准化角度进行整改。

保护层施工，厚度均匀误差≤±2cm，压实度≥0.95；以 42.5 级普通硅酸盐水泥搭配≤5mm 洁净中砂，水灰比 0.45‑0.50；单层摊铺厚度不超过 20cm，摊铺方向与防渗膜铺设方向一致；振动压实不少于三遍；伸缩缝间距≤6m 填充弹性密封材料；施工运输车辆轴重小于 5t，车速≤5km/h，完工做好养护，避免暴晒雨淋破坏成品。

从行业发展趋势来看，土工防渗领域正加速与材料科学、智能制造、信息化监测技术融合。未来行业重点方向集中在新型防渗材料研发、工程智能监测体系搭建、行业施工标准化体系完善，助力水资源保护、水环境治理工程项目高质量落地。
