输水隧洞洞口设置有闸门井取水口底板高程2185m

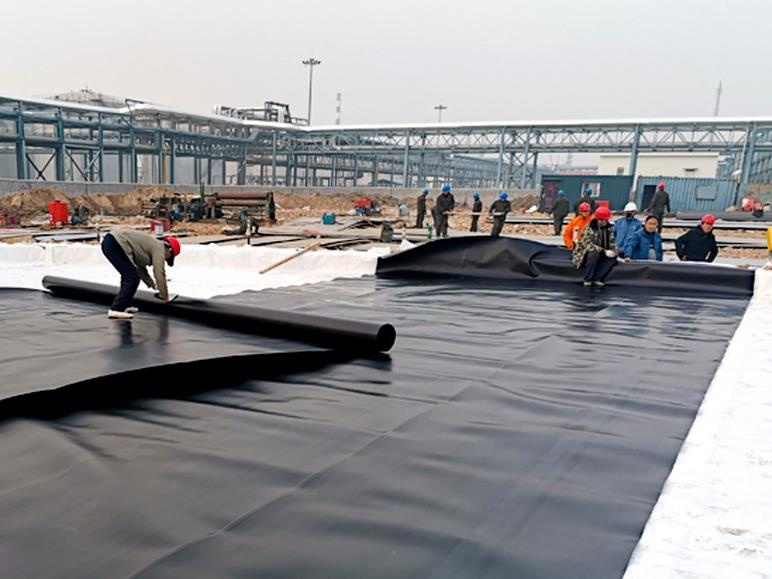

右岸输水隧洞洞口设置有闸门井，闸门井尺寸为4.4m×2m×4m，洞口为1.8m的方变圆渐变段，取水口底板高程为2185m，考虑运行期淤沙影响、库盆铺膜以及后期取水，为方便管理，对输水隧洞进行改造，将隧洞进口部位混凝土拆除，拆除现有进口处引水渠、拦污栅及进口闸门井，在输水隧洞进口新建5m×5m×3.6m的取水井。隧洞进口处库盆完工高程为2186m，取水井顶部高程为2188.6m，可将库盆土工膜嵌固与取水井井壁内，保证防渗措施的整体性。取水井底板厚70cm，底板内埋设DN500的排水钢管，并将两侧的土工膜下DN500的排水PVC花管及库盆基础排水PVC花管接入DN500的排水钢管，由DN500的排水钢管统一向下游排放。

因输水隧洞中部设置取水竖井，并设置事故闸门，排水钢管无法从取水竖井处通过，故在取水竖井上下游10m范围，在输水隧洞底部向下挖出1m×1m的方形槽，将排水钢管引至事故闸门井下游侧。埋管完成后，采用C25钢筋混凝土回填，新老混凝土结合面设置橡胶止水，底部埋设插筋，并对局部破坏的拦污栅槽及事故闸门槽进行修复。
