位于上游护坡板下,土工膜采用高密度聚乙烯土工膜,膜厚0.5mm

（1）上坝

上坝为两侧挡水,外库为上游,内库为下游,坝体从上游到下游依次为：现浇混凝土护坡板、滤水无纺布、坝壳、心墙砂保护区、心墙土工膜、下游护坡板下滤水无纺布、现浇混凝土护坡板、下游排水棱体。其中上下游均采用C25混凝土护坡板,上游板厚20cm,下游板厚15cm,砼板尺寸为4.0m×4.0m。坡面设置间距2m×2m的PVC管排水孔,孔径150mm,混凝土强度等级C25F200W6。上下游护坡板下均铺设一层滤水无纺布,无纺布采用涤纶长丝非制造布,规格为200g/m2。上坝坝壳料取料及填筑要求同下坝。心墙砂保护区厚1m,位于坝体中央,该区砂要求同下坝土工膜下砂保护层。心墙土工膜规格要求同下坝斜墙土工膜。下游排水棱体中反滤料厚度0.3m,排水料厚2m。其中反滤料要求同下坝,排水料采用砂砾料配制,粒径要求Dmax≤150mm,Dmin≥5mm,填筑指标Dr≥0.75。

（2）下坝

坝体从上游到下游依次为：现浇混凝土护坡板、砂浆垫层、两布一膜、砂保护层、坝壳、下游护坡、下游坡脚排水沟。

1）上游现浇混凝土护坡板

位于上游坝坡面,为现浇混凝土板,厚度20cm,砼板尺寸为4.0m×4.0m。坡面设置间距2m×2m的PVC管排水孔,孔径150mm,混凝土强度等级C25F200W6。

2）砂浆垫层

膜上铺设5cm厚的砂浆垫层,砂浆强度等级为M10,铺设范围同土工膜。

3）两布一膜

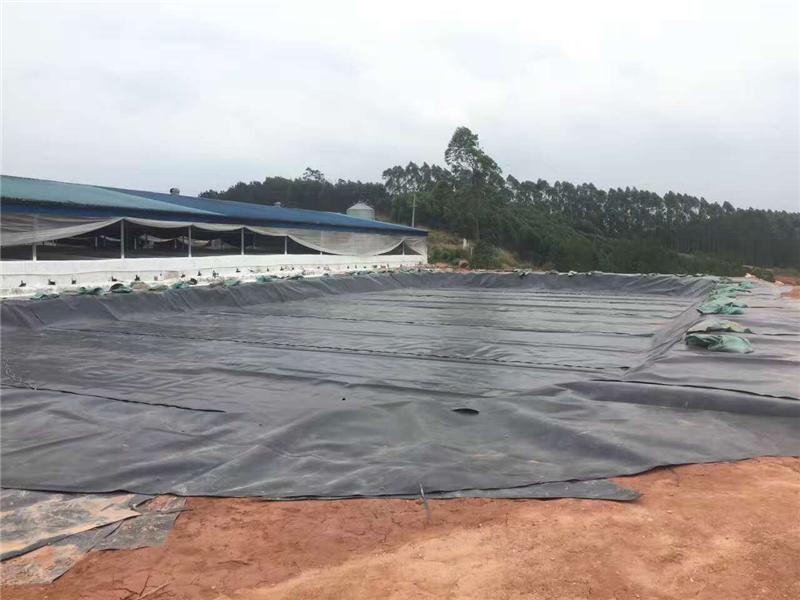

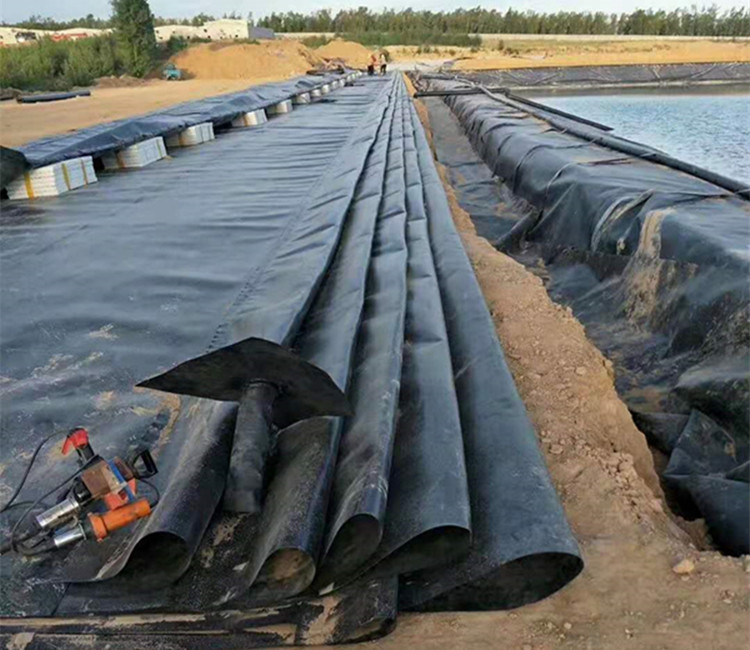

位于上游护坡板下,土工膜采用高密度聚乙烯土工膜,膜厚0.5mm,土工布采用长纤针刺非织造土工布,布重200g/m2+200g/m2。考虑坝坡水位起降等不利因素,土工膜膜厚取值为0.5mm。

4）砂保护层

膜下铺设10cm厚的砂保护层,粒径要求小于5mm,填筑指标Dr≥0.75,铺设范围同土工膜。

5）坝壳

位于坝体砂保护层下游,采用C1、C2料场砂砾料填筑而成,填筑指标Dr≥0.85。其填筑顶高程为823.000m,砂砾料填筑区上游边坡为1∶2.25,填筑区下游边坡为1∶2.0。

6）下游护坡

下游护坡采用0.5m×0.5m预制网格梁护坡。

7）下游坡脚排水沟

坡底布置干砌石排水沟,排水沟底宽0.5m,坡比1∶2,深0.75m,由内至外分别为20cm砂砾石反滤料,30cm厚干砌石。其中反滤料级配要求为D≤20mm,小于0.075mm含量≤5%,填筑指标Dr≥0.75。
