巴塘水电站围堰土工膜在分区设计时应注意哪些问题

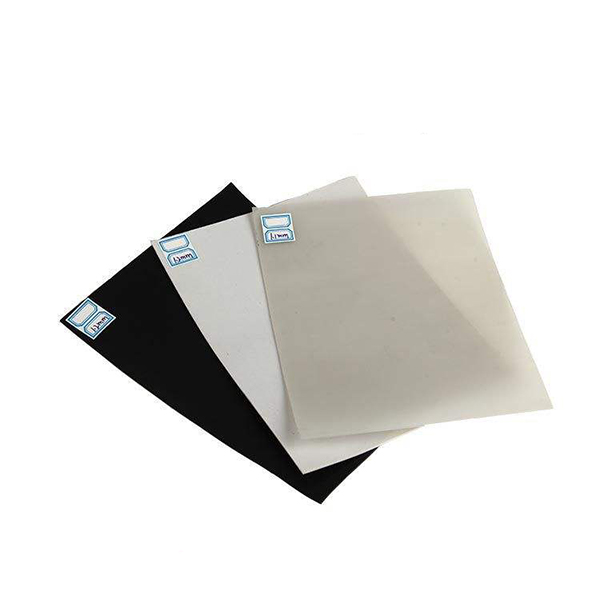

复合土工膜采用两布一膜(HDPE膜)，规格350g/0.75mm/350g，PE膜和土工布一次热压成型。复合土工膜抗拉强度≥16kN/m，GBR顶破强度≥2.8kN/m，圆球顶破强度≥1.3kN/m，渗透系数≤1×10－11。

土工膜在确定方案前应进行堰(坝)面分区设计，根据分区情况，确定分幅宽度和单卷长度。水电站围堰土工膜施工分区时坚持按规范要求，在满足宽度要求的前提下，应使膜接缝最少。铺膜宽度大于20m时，宜采用幅宽为6m～8m。当需膜与膜相连时，应采用同种膜。每卷膜材的重量不宜超过1t。基于以上几点要求，巴塘围堰土工膜在进行分区设计时，考虑过大渡河泸定水电站上游围堰土工膜斜墙施工方案，即先沿上游围堰堰脚水平方向铺设一条土工膜，该条土工膜底部与防渗墙顶部混凝土盖板锚固。其余堰面土工膜沿上游围堰堰面垂直方向铺设，底端与水平铺设的土工膜连接。该方案优点可以加快施工进度，土工膜连接较为快速。但经过分析后，如采用该方法分区，围堰堰脚处将存在一条水平连接缝，如质量控制不好，将会造成漏水，同时多条土工膜焊接在一幅膜上，当围堰沉降收缩时，极易将膜拉裂。

根据巴塘水电站围堰结构特点，土工膜与堰基防渗墙通过盖帽混凝土连接锚固，槽内设置压膜钢板，连接处平台高程为2502.5m，土工膜斜墙与混凝土防渗墙之间设置有6.5m水平过渡平台。根据以上分析，最终确定巴塘水电站围堰土工膜铺设全部垂直于围堰轴线，自堰脚向堰顶进行铺设，共分为三个区，从右岸至左岸，分为渐变段Ⅰ区、全幅Ⅱ区、渐变段Ⅲ区。
