鱼道断面土工膜的设计标准与应用

鱼道断面为梯形，底宽1.8~2.5ｍ，坡比为1.1~1：1.5，底宽及坡比均可随地形调整。鱼道池长４.2ｍ，隔墙厚0.8ｍ，过鱼口竖缝平均宽度0.6ｍ，最小应大于0.5ｍ。鱼道断面结构从上至下采用800ｍｍ厚宾格网石笼或浆砌石、200ｍｍ级配碎石过渡层、0.5ｍｍ厚土工膜、200ｍｍ厚细砂和0.3ｍｍ厚土工膜。上游设计最高水位为335.00ｍ，下游设计最低水位为317.97ｍ。

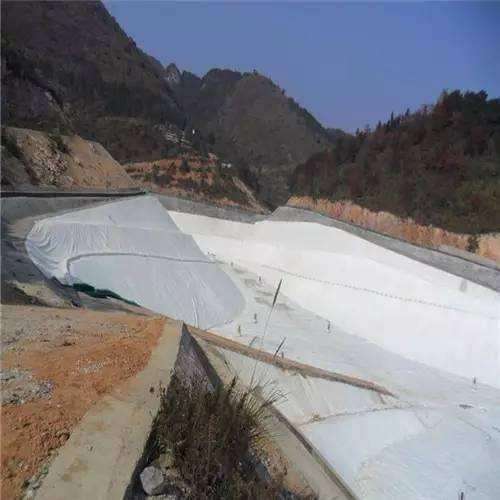

根据作用水头、下支持层、土工膜材料特征对土工膜进行厚度及渗漏量的计算，最终土工膜设计如下:防渗土工膜采用短纤针刺非织造∕PE复合土工膜，二布一膜，规格为SN2∕PE-12-700-0.5和SN2∕PE-12-700-0.3。基材为2层短纤针刺非织造土工布基材，即SN2；膜材为1层聚乙烯(PE)；标称断裂强度不小于12KN∕ｍ；单位面积质量不小于700ｇ∕ｍ2；膜厚度分别为0.5、0.3ｍｍ；耐静水压力分别≥1ＭＰａ和≥0.6ＭＰａ。
