欢迎您进入山东领翔新材料有限公司

热门关键词: 土工布图片  土工膜图片  膨润土防水毯

当前位置网站首页 > 公司动态 > 公司动态 >

KS热熔胶粘剂粘接复合土工膜的优势

返回列表 来源:土工膜土工布供应商 浏览: 发布日期:2018-09-14 10:15:24【
复合土工膜的连接要求采用热熔焊接方式,与建筑物连接采用 KS 热熔胶粘剂粘接,出现焊缝缺陷的部位另外再采用 KS 热熔胶粘剂进行粘补处理。

KS热熔胶粘剂粘接复合土工膜的优势

焊接采用热熔焊接方式,搭接宽度 10 cm,接缝为双焊线,每条焊线宽度 10 mm,中间留有1 cm 的空腔。每班正式焊接前需做现场焊接小样试验,应先进行焊接工艺试验,比较在不同气温、风速、焊接温度、焊接速度等以确定焊接工艺参数,并经监理工程师批准后才能进行施工。

KS热熔胶粘剂粘接复合土工膜的优势

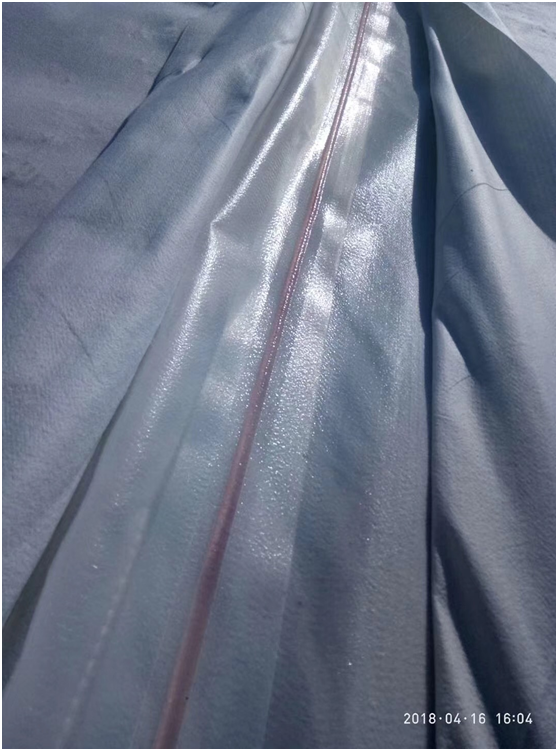

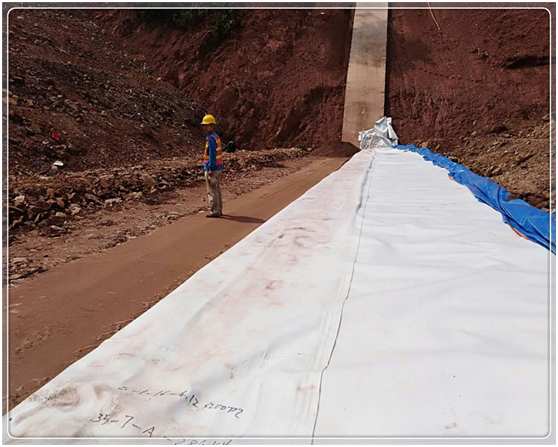

两布一膜的焊接分三个步骤进行,上下层土工布的缝合和膜层的焊接。土工布的缝合采用手提式自动缝纫机缝合,缝线采用尼龙线,两人配合,边折叠边缝合,土工布上的石子等杂物需清理干净,不能留在缝合布内,连接面要求松紧适度,自然平顺,确保土工膜与土工布联合受力。中间的膜层采用自动焊接机双缝热熔焊接。焊接前将土工膜焊接面上的尘土、油污等清理干净,水汽用棉布擦干,保证焊接面清洁干燥。焊机开机后,仔细观察指示仪表显示的温升情况,使设备充分预热。向焊机中插入膜时,搭接尺寸要准确,动作要迅速。在焊接中,焊工要密切注视焊缝的状况,及时调整焊接速度,并保持焊缝的平直整齐。通常一个焊工和两个工人配合,以便膜块不平整,搭接宽度不够的情况下迅速进行处理,以确保焊接质量。遇到特殊故障时,应及时迅速停机,避免将膜烫坏。

KS热熔胶粘剂粘接复合土工膜的优势

复合土工膜与放水口建筑物采用 KS 热熔胶粘剂粘接。粘接时,要根据建筑物尺寸在复合土工膜上进行标识,再根据标识线进行裁剪,标识尺寸应考虑与建筑物的粘接宽度,粘接宽度不小于设计要求,建筑物周围复合土工膜要充分松弛。为保证土工膜与建筑物粘结牢固,防水密封可靠,在对土工膜或墩墙进行涂胶之前,先将涂胶基面打磨清理干净,保持干燥。涂胶均匀布满粘接面,无过厚、漏涂现象。粘接完成后再用膨胀螺栓、钢板、橡胶板压条将复合土工膜固定在建筑上,防止土工膜下滑脱落。

在焊接土工膜过程中,难免出现焊接打折、焊缝破损,焊透等不合格的部位,可采用KS 热熔胶粘剂进行缺陷修补。修补任务要由经验丰富的技工完成,修补后要对成品进行抽样检测。修补的程序是:对随时发现的缺陷部位用蓝色记号笔进行标注,并加编号计入工作日志,以免修补时漏掉。
  • 首页
  • 电话
  • QQ
  • 联系
