对焊接铺焊后发现的土工膜修补过程
对焊接铺焊后发现的防渗膜破损和缺陷、检测切除的部位、检验时发现的不合格部位、焊接缺陷等都需要修补。修补的具体步骤是：每50m作为一个施工段，在该段整体施工完成后由质检人员会同施工人员检查，对于发现的缺陷部位用记号笔标注、编号，修补时按照编号修补；修补后对每处修补点进行逐一检漏检测。

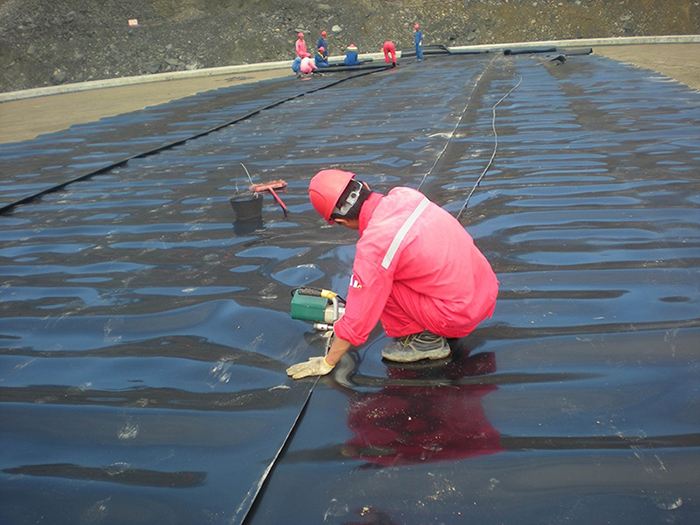

补修的方法如下：①补丁：采取加盖补丁方法来修补方法针对十字缝交叉处、取样处、膜面严重损伤处、孔洞、刺破处、膜面严重损伤处、以及其他各种原因产生的缺损部位进行修补。补丁尺寸要求：十字缝处为圆形的直接为600mm或方形的600×600mm，补丁边距缺陷处≥100mm。②加强覆盖：用挤压熔焊机对不够厚度或不够严密的挤出焊缝补焊一层，起到局部加强作用。③点焊：用挤压熔焊机对材料上＜3mm的孔洞及局部焊缝进行点焊修补。对于缺陷修补后要对该部位进行检测，确保修复的质量。
下一篇：各种情况下复合土工膜厚度的设计 上一篇：HDPE防渗膜在油库铺设施工质量控制要点
首页
电话
QQ
联系
