HDPE防渗膜在油库铺设施工质量控制要点

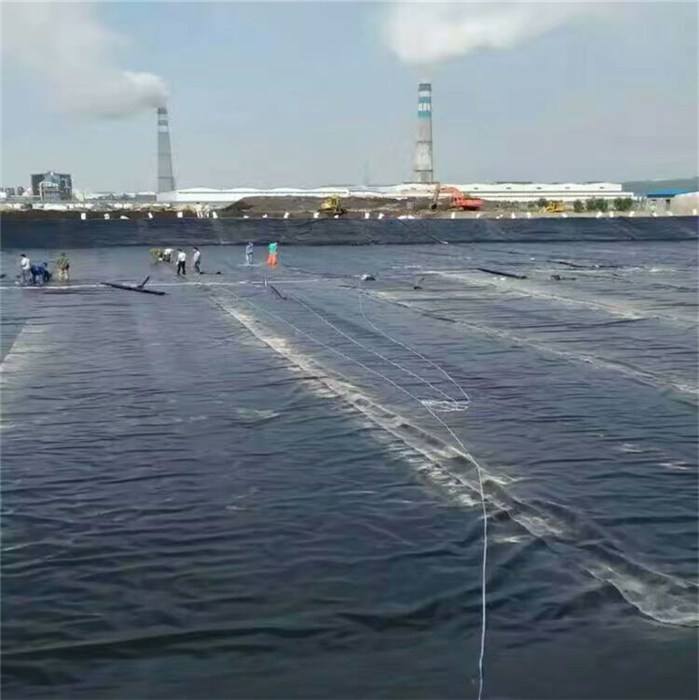

（1）HPDE防渗膜拼接。根据现场情况、施工图纸和材料长度、幅宽，用CAD软件在计算机上进行模拟拼接，目的是减少十字焊缝、丁字焊缝，同时考虑气温变化产生的伸缩余量、坡面施工余量等；在保证施工质量的前提下最大程度的减少材料的浪费。
（2）HDPE防渗膜焊接方式。HDPE防渗膜的焊接方式主要有双缝热合焊接和单缝挤压焊接两种，分别采用双缝热风楔焊接机、瑞士挤压焊接机。
①双缝热合焊机焊接：收集池项目采用的双缝热合焊接机：双缝热风楔焊接机，专业用于1.5~2.0mm光面/双糙面HDPE土工膜双轨热合焊接。双缝热合焊机主要承担大平面的直行双缝焊接任务，双缝热风楔焊接机：①焊道搭接宽度：80~100mm；平面和垂直面的自然褶皱分别：5%~8%。②热熔焊接工作温度380~600℃；行进速度2~3m/min；能够在1~2s内将待焊的两片HDPE防渗膜焊接熔融在一起，一次完成一组双焊缝。③利用双焊缝形成空腔作为焊缝充气法检测的载体，对该区域焊缝进行焊缝漏点测试。②挤压熔焊机焊接：工程采用挤压焊接机对于非直接搭接的部位以及局部修补、加强等处理。具体程序：①挤压焊接机工作温度260℃；②焊接时配套自动送丝机，焊丝采用与收集池HDPE防渗膜同类树脂生产的焊丝。③焊接时，首先保证焊接面干燥、清洁；然后将焊丝通过挤压焊接机加热至熔化，然后挤压焊接到需要修补、连接的位置；最后等到焊丝的熔化物和防渗膜本体熔合在一起形成整体，起到防渗的效果。
首页
电话
QQ
联系
