隧道防排水系统如何施工

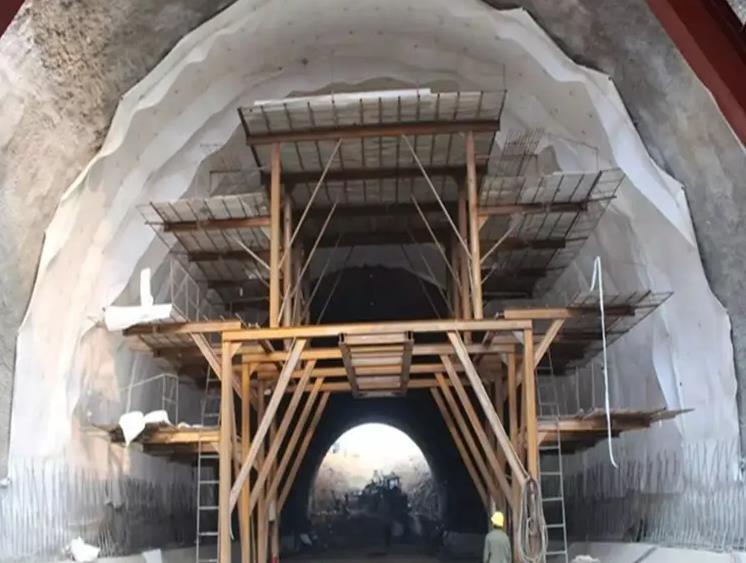

1）土工布铺设首先用作业台车将单幅无纺布固定到预定位置，然后用长度3.5cm射钉将无纺布固定在喷射混凝土上。专用热熔衬垫及射钉按梅花型布置，拱部间距50cm,边墙80cm。无纺布与初支喷混凝土表面密贴，铺设平顺、无隆起、无褶皱。无纺布搭接宽度为50mm。

2）排水盲管安装环向排水盲管间距8m，采用∅50波纹管，外裹无纺布，采用铆钉加压条固定，沿墙脚处直接伸入隧道纵向排水管内，连接方式采用三通方式连接。根据地下水发育情况，局部渗水严重段应加密；盲管外包土工布采用铆钉加压条沿隧道环向固定在初支上，固定间距0.5～1m。纵向盲管低于侧沟盖板顶面50cm位置设置，纵向盲管采用铆钉加压条间距50cm进行固定。

3）防水板铺设利用作业台车将防水板固定到预定位置,然后用手动电热熔接器加热,使防水板焊接在固定土工布的专用热熔衬垫上。防水板搭接采用双缝爬进行焊接，搭接长度15cm、焊缝宽度1.5cm，经现场试验，电磁焊机温度250℃、焊接时间每处5s。防水板铺设要松紧适度，防水板铺设从拱部向两侧边墙进行，下部防水板应压住上部防水板，铺设好的防水板应与基面凹凸起伏一致，保持自然、平整、伏贴。要防止过紧撕裂、浇筑和振捣混凝土时防水板脱落，以保证防水质量；要避免松动鼓包导致人为储水或侵入衬砌、影响二衬尺寸等情况。
