HDPE土工膜柔性垂直防渗墙结合底部化学灌浆步骤

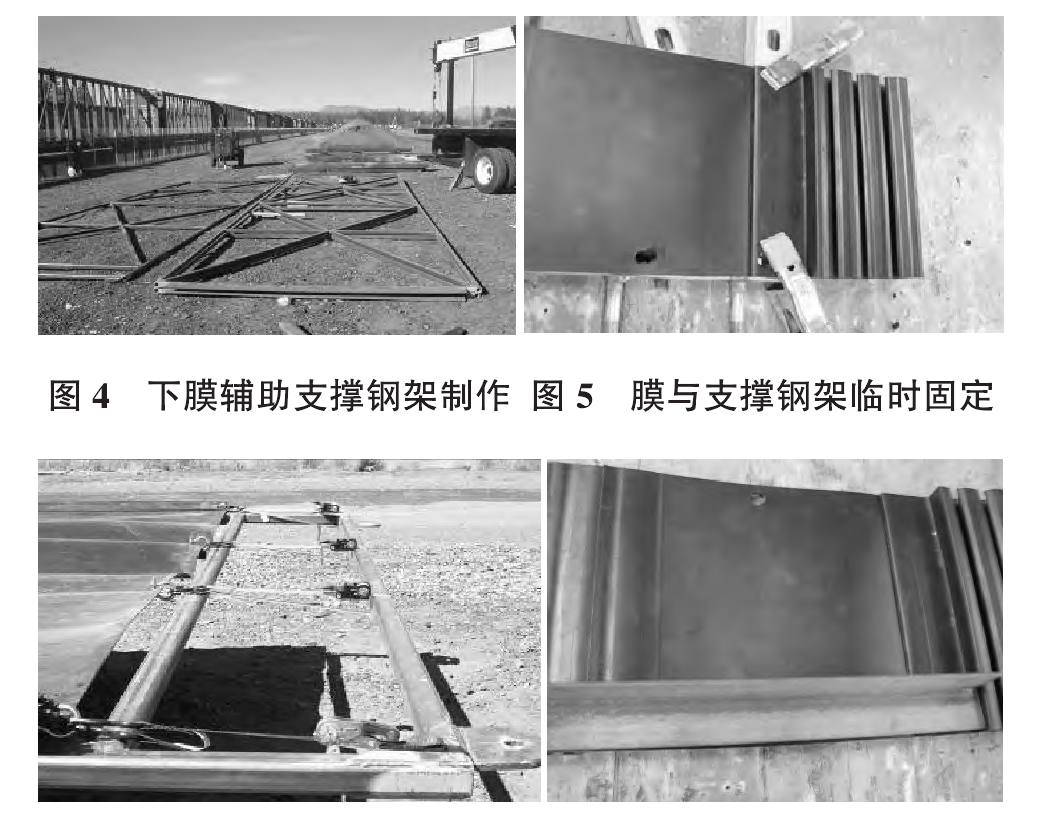

1）按照所需规格裁切好膜材（依据经验，4m幅宽为宜），将HDPE膜材与两端锁扣高压熔焊为一体，同时按照下膜尺寸制作1~2幅辅助支撑钢架，支撑钢架外形见图4；将支撑钢架与第1幅膜材临时固定，下膜之前按照幅宽方向在膜顶端开些圆孔，间距约1m，采用3~5条紧固带将膜临时固定到钢架顶端，避免下膜后全部沉入槽内；膜片底部可附上角铁之类的构件，以抵消下膜过程中泥浆的自然浮力。

2）支撑钢架携带膜两端平行、缓慢垂直插入至沟槽最底层，然后将膜材顶端与支撑钢架的紧固带解除，将膜材顶端固定在准备好的横梁支架上；同第1幅膜的工序，将第2幅支撑钢架和土工膜临时固定好（焊接好锁扣），并在第2幅膜锁扣中间较规则且空间较大的型腔内装好一根止水条，也可采用铁丝作临时固定以方便后续锁扣互锁；对应好第1幅锁扣的插口互锁并缓慢插到槽底，然后缓慢拔出第1幅支撑钢架并对第1幅膜底部进行化学灌浆，再对第1幅膜进行回填施工；回填完成后下放第3幅膜材并与第2幅膜的锁扣互锁，按此流程循环操作。

3）槽底（不透水层以下部分）按DL/T5148《水工建筑物水泥灌浆施工技术规范》要求，采用化学灌浆工艺注入配套专用的密封剂（k≤10-7cm/s），采用粘结性好、渗透性低、耐酸碱腐蚀性好、强度高、速凝、可在水下操作并固化的浆料（可为高强度水泥、精选粗砂、改性环氧树脂按特定比例混配成聚合物混凝土灌浆料），采用帷幕灌浆工艺以确保槽底膜边缘与基坑交界处有效密封、防止产生渗漏；最后按设计要求回填，回填时要分层、均匀、多次回填以保证沟槽稳定性，对抗沉降要求高的宜采用沙土回填；若回填的是槽孔挖出料，建议底部先回填约1m厚的黏土，然后回填槽孔挖出料，要求回填料不含石块或建筑垃圾，大土渣需经粉碎后再回填，以避免架空现象。
