土工膜斜墙砂砾石坝、全库盘防渗的注入式平原水库

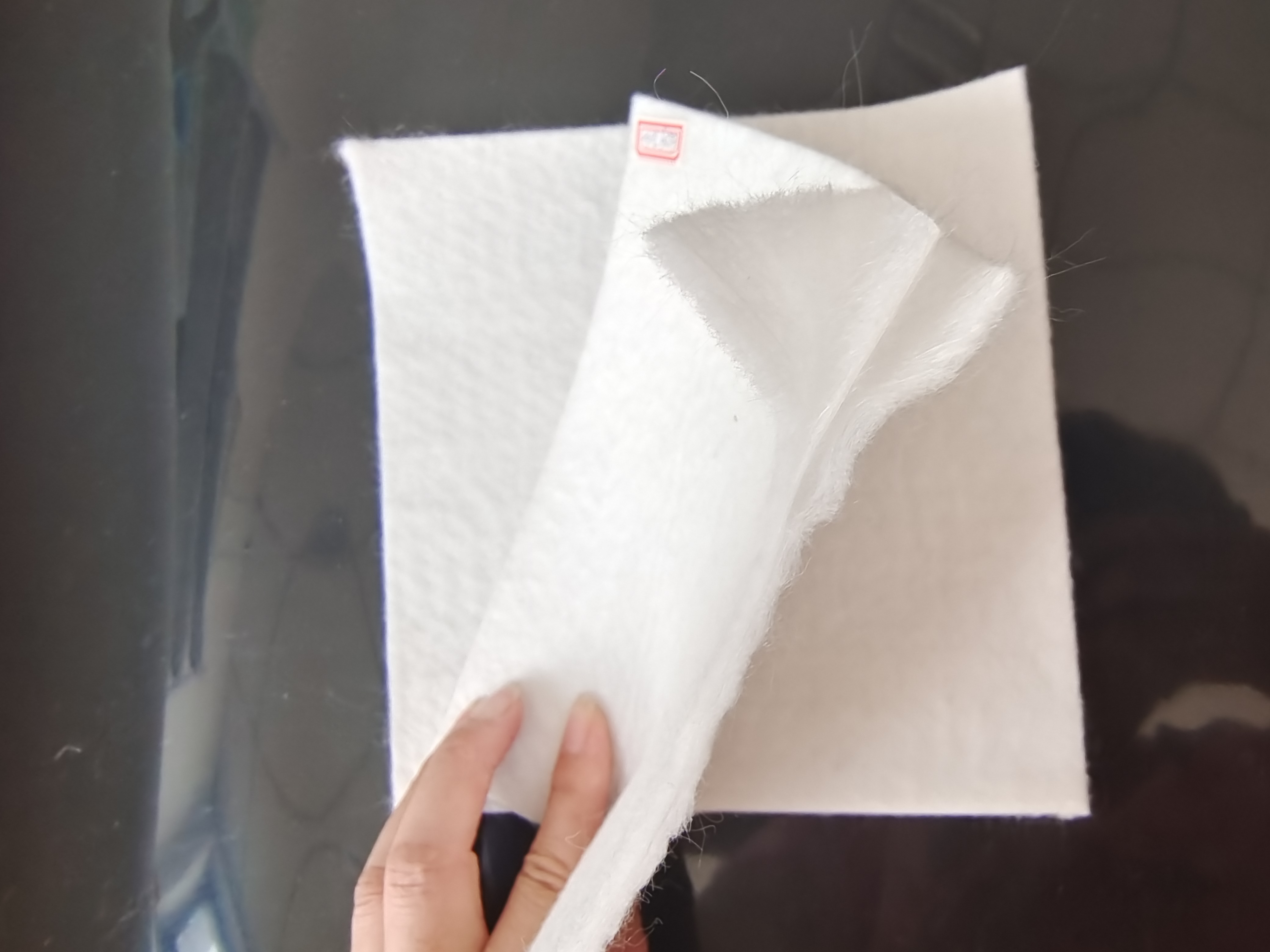

某水库工程，由东西南北四个坝段围筑而成，总长2100m，为土工膜斜墙砂砾石坝、全库盘防渗的注入式平原水库。大坝防渗结构从上游至下游依次为:坝坡迎水面采用现浇混凝土板护坡(厚20cm)－膜上砂浆垫层(厚3cm)－土工膜防渗体(一布一膜)－膜下砂浆垫层(厚3cm);其后为砂砾石坝体、坝后坡网格梁护坡、坝后设排水棱体，结构断面示意图如1所示。这种防渗主体的复合土工膜夹在硬性的砂浆中间，

施工时先将膜下砂浆铺填在砂砾石坝体上，硬化后将光膜向下，土工布向上展铺在膜下砂浆层表面，砂浆与土工膜间不做任何黏接处理，然后在复合土工膜表面铺填膜上砂浆层，最后浇筑混凝土护坡板;施工完毕后，土工布与膜上砂浆和砂浆与混凝土护坡板层间均具有较大的粘接强度，视为形成了膜上的整体结构。这种防渗结构可称为“硬性”防渗结构，常见于坡高较小的渠道防渗工程中，位于其上的混凝土护坡的稳定性将受控于土工膜与膜下砂浆间的摩擦。

在混凝土护坡板修建完成后的1个月左右，发现水库北坝段混凝土护坡板下滑，板间水平缝扩大，造成缝内填缝材料与护坡板脱离，在坝顶以下沿坡面方向第一块护坡板与第二块护坡板之间水平分缝，缝宽达94mm，致使板间土工膜被拉断失去防渗功能，坝段竖向分缝无明显变化，坝踵混凝土齿墙最大水平位移量约125mm。

混凝土护坡板温度监测:根据设置8个监测点监测到北坝段混凝土护坡板表面温度皆在50℃以上，最高达55℃，在同一天内，北坝段监测点混凝土护坡表面与水平缝内的温度最高相差9℃，这表明北坝段混凝土护坡下的温度可达45℃以上。
